海力医生包装线监控系统

日期:2014/12/23 14:41:27

海南海力医生药业集团有限公司

包装线监控系统



工作流程描述:

   当包装盒进行喷码后,流到传输带,进入扫描环节。当感应器感应到物体时,发送相关指令给扫描头,触发激光头打开扫描条码。扫描有以下三种情况:

(1)    如果条码正确,监控系统记录此次扫描的状态(为正确);并记录当前扫描数量

(2)    如果不正确,则提示红灯报警,并提示状态(为错误);

(3)    有感应到物体,但可能由于此条码不能识读或扫描头没读到,此时也提示报警

如此循环。直至此批次条码扫描完。

备注说明:

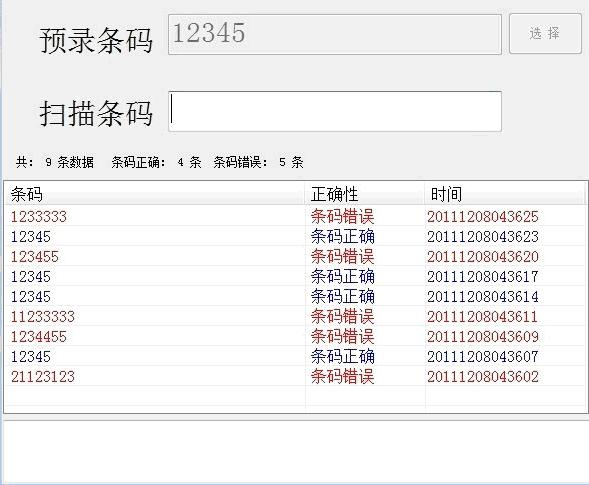

(1)                扫描的数据不作保存,但可以显示扫描过的数据和显示当前扫描的数量。

(2)                扫描报错的条码,显示报错状态,显示该错误条码。

(3)                扫描头只有在触发的情况下,才打开



软件控制系统:




扫描模块:

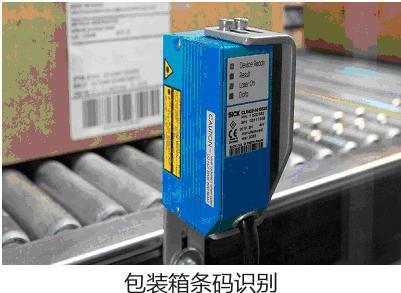

1.采用SICK工业扫描头CLV610(多线),感应器及接线盒

2.当感应器感应到物体时,发送指令给扫描头,触发扫描头打开扫描条码

3.感应到物体但扫描不到条码时,也可以发送指令给回监控系统

4.配合支架去调整扫描头的摆放位置和扫描角度。(如何处理)

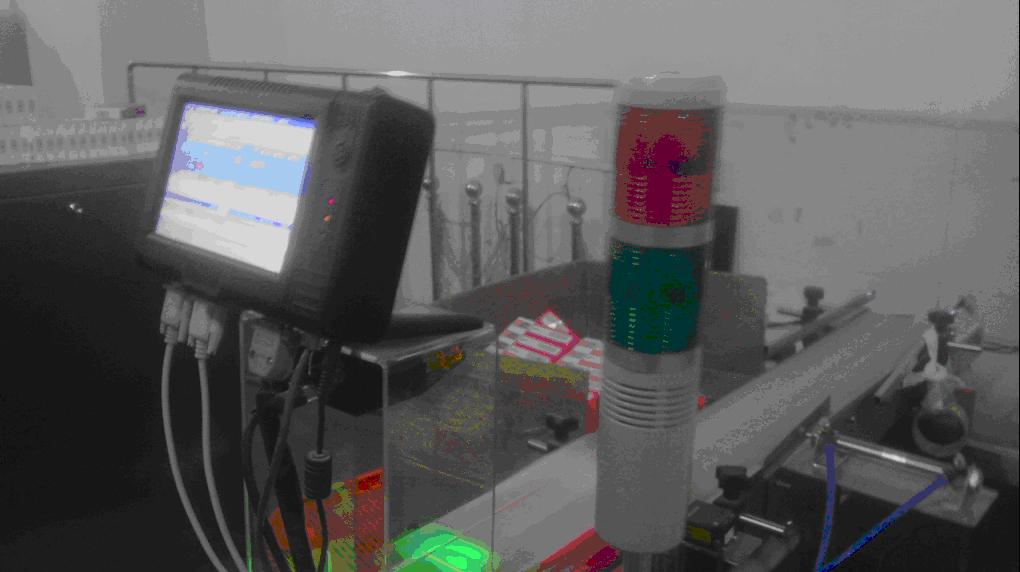

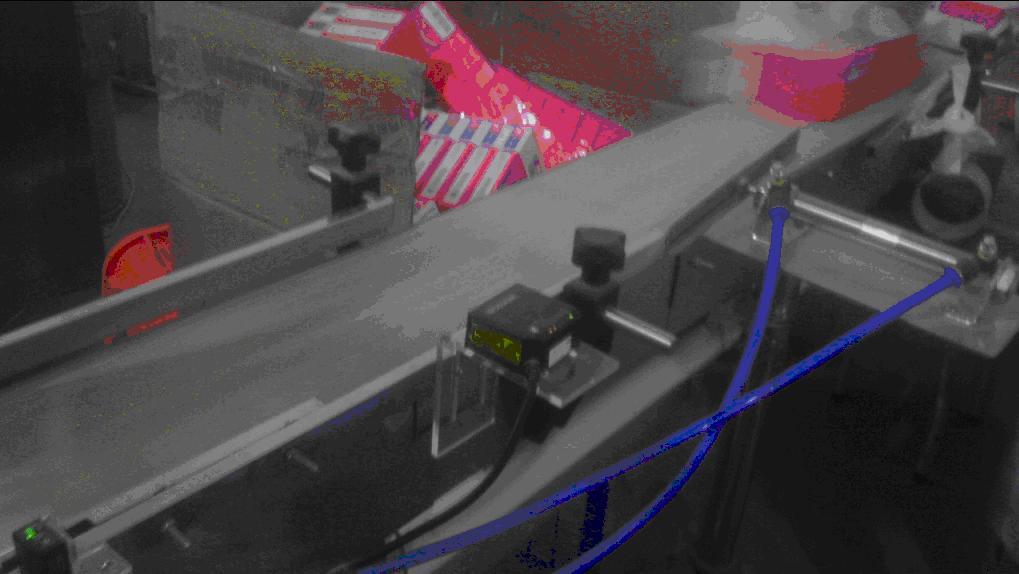

现场扫描图:
